Jak podłączyć czujnik ruchu do lampy LED? Przewodnik krok po kroku

Jak podłączyć czujnik ruchu do lampy LED?

Podłączenie czujnika ruchu do lampy LED to zadanie, które wymaga pewnej wiedzy z zakresu elektryki oraz zachowania zasad bezpieczeństwa. Pierwszym krokiem jest odłączenie zasilania i upewnienie się, że żadne przewody nie są pod napięciem. Następnie czujnik ruchu umieszczamy pomiędzy zasilaniem a lampą LED. Warto pamiętać, że większość czujników pracuje na napięciu 220-240V, więc musimy dopasować nasze źródło zasilania.

Kolejnym etapem jest połączenie trzech przewodów:

• przewód fazowy – dostarcza energię,
• przewód neutralny – odpowiada za powrót prądu,
• przewód uziemiający – dba o nasze bezpieczeństwo.

Upewnij się, że wszystko jest prawidłowo podłączone, używając odpowiednich kolorów – brązowy dla fazy, niebieski dla neutralnego, a żółto-zielony dla uziemienia. Po wykonaniu tych kroków warto przetestować działanie czujnika. Pamiętaj również o dostosowaniu jego ustawień, takich jak kąt detekcji i czas działania, co pozwoli na uzyskanie lepszej efektywności. Zastosowanie czujnika ruchu sprzyja oszczędności energii, gdyż światło włącza się jedynie wtedy, gdy jest potrzebne.

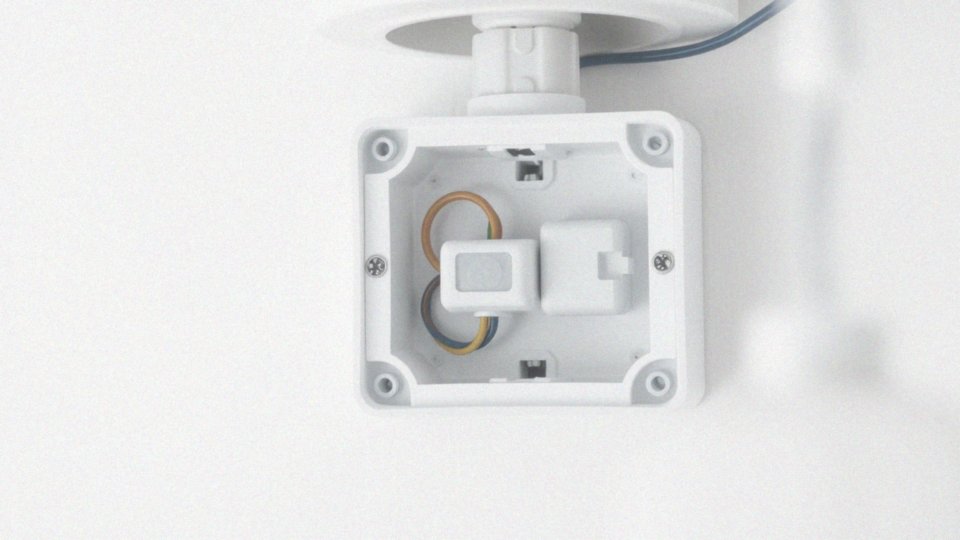

Jak wygląda schemat podłączenia czujnika ruchu do lampy?

Instalacja czujnika ruchu do lampy LED wymaga uwagi oraz znajomości podstawowych zasad. W standardowym układzie:

• przewód fazowy (L) łączymy z jednym z zacisków czujnika,
• przewód neutralny (N) powinien trafić do zacisku zasilającego,
• jeśli korzystasz z przewodu uziemiającego, konieczne jest również jego połączenie ze stosownym zaciskiem.

Warto zwrócić uwagę, że przewody wyjściowe czujnika, odpowiedzialne za włączenie lampy przy wykryciu ruchu:

• muszą zostać połączone z przewodami wejściowymi lampy,
• te przewody mają różne kolory: brązowy symbolizuje fazę, niebieski neutralny, a żółto-zielony uziemienie.

Każde prawidłowe podłączenie jest kluczowe dla efektywnego działania całego systemu. Przed przystąpieniem do instalacji, warto zapoznać się z instrukcją obsługi konkretnego modelu czujnika, co pomoże w uniknięciu potencjalnych problemów. Pamiętaj, że schematy mogą się różnić, dlatego tak ważne jest, aby zwrócić uwagę na specyfikacje dotyczące używanego czujnika. Właściwe podłączenie czujnika ruchu ma ogromne znaczenie nie tylko dla jego wydajności, ale także dla ogólnego bezpieczeństwa całej instalacji elektrycznej.

Jakie są wymagania dotyczące montażu czujnika ruchu?

Montaż czujnika ruchu to zadanie, które wymaga staranności oraz przestrzegania kilku kluczowych zasad. Ważne jest, aby umieścić urządzenie w odpowiedniej lokalizacji, co pozwoli uzyskać optymalny kąt detekcji i skutecznie monitorować ruch.

• należy unikać sytuacji, w których różne przeszkody, takie jak meble czy roślinność, mogą zasłonić czujnik,
• zasięg detekcji urządzenia powinien obejmować wszystkie obszary, które chcesz kontrolować,
• umieszczanie czujnika w pobliżu źródeł ciepła, takich jak grzejniki, może negatywnie wpłynąć na jego działanie,
• w przypadku czujników przeznaczonych do użytku na zewnątrz, należy zwrócić uwagę na ich odporność na warunki atmosferyczne,
• dobrze jest rozważyć opcje regulacji czułości i czasu aktywności czujnika.

Pamiętaj również, aby dokładnie zapoznać się z instrukcjami producenta oraz przestrzegać bieżących przepisów dotyczących bezpieczeństwa elektrycznego. Przestrzeganie tych zasad pomoże zagwarantować efektywność wykrywania ruchu oraz bezpieczeństwo podczas użytkowania czujnika w różnych warunkach.

Jakie źródło zasilania potrzeba do czujnika ruchu?

Czujniki ruchu zazwyczaj wymagają zasilania w zakresie 220-240V AC. Przed ich instalacją warto zweryfikować, czy są kompatybilne z już istniejącą instalacją elektryczną oraz rodzajem zastosowanego oświetlenia. Na przykład, jeśli planujesz podłączyć czujnik do lamp LED, należy upewnić się, że dany model jest przystosowany do tego typu oświetlenia, aby uniknąć nieprzyjemnych zjawisk, takich jak migotanie światła.

W przypadku instalacji zasilanych prądem 12V czy 24V, niezbędne będzie skorzystanie z transformatorów, które będą odpowiadały parametrom czujnika oraz wymaganiom technicznym używanych lamp. Zapewnienie odpowiedniego zasilania jest kluczowe dla stabilności działania czujnika, co w rezultacie podnosi jego efektywność. Ważne jest także, aby przewody zasilające były dobrane do napięcia oraz obciążenia, co może pomóc w zapobieganiu różnym problemom oraz zwiększyć bezpieczeństwo całej instalacji elektrycznej.

Starannie przemyślane przygotowanie i dobór komponentów przyczynią się do sprawnego i bezpiecznego funkcjonowania systemu.

Jakie przewody są potrzebne do podłączenia czujnika ruchu?

Podłączenie czujnika ruchu opiera się na trzech istotnych przewodach: fazowym (L), neutralnym (N) oraz uziemiającym (PE). Przewód fazowy dostarcza energię do czujnika, natomiast neutralny zamyka obwód, co jest niezbędne do prawidłowego funkcjonowania. Uziemiający przewód z kolei służy do minimalizowania ryzyka porażenia prądem.

W standardowej instalacji elektrycznej fazowy przewód jest zazwyczaj brązowy, neutralny ma kolor niebieski, a uziemiający charakteryzuje się żółto-zielonym odcieniem.

Warto również mieć na uwadze, że niektóre modele czujników, zwłaszcza te wyposażone w dodatkowe funkcje, mogą wymagać dodatkowego przewodu sygnałowego, który pozwala na regulację natężenia światła.

Dobór odpowiedniego przekroju przewodów do obciążenia prądowego jest kluczowy, ponieważ wpływa na stabilność oraz bezpieczeństwo całej instalacji. Zanim przystąpimy do montażu, warto dokładnie przeczytać instrukcję obsługi danego modelu czujnika, co pozwoli nam na uniknięcie ewentualnych pomyłek.

Jak ustawić czujnik ruchu dla optymalnego działania?

Aby skutecznie skonfigurować czujnik ruchu, warto zwrócić uwagę na kilka kluczowych aspektów:

• Kąt detekcji – powinien obejmować obszar, gdzie przewidujemy ruch; w większości modeli wynosi od 90 do 180 stopni, co ma znaczący wpływ na efektywność wykrywania,
• Zasięg czujnika – zazwyczaj oscyluje między 5 a 15 metrami, co należy dopasować do wielkości pomieszczenia,
• Przeszkody – w obszarze, gdzie czujnik ma działać, nie powinny znajdować się przeszkody mogące zakłócać jego pracę,
• Regulacja czułości – zbyt wysoka czułość może prowadzić do fałszywych alarmów, a zbyt niska może sprawić, że drobne ruchy umkną jego uwadze; czułość można zazwyczaj dostosować w granicach od 10% do 100%,
• Czas opóźnienia – okres, przez który światło pozostaje włączone po wykryciu ruchu; standardowe wartości mieszczą się w przedziale od 10 sekund do 5 minut,
• Funkcja zmierzchu – pozwala na aktywację detekcji tylko w specyficznych warunkach oświetleniowych.

Odpowiednie skonfigurowanie tych parametrów uczyni czujnik ruchu wartościowym narzędziem do automatycznego włączania oświetlenia, co z kolei przyczyni się do oszczędności energii oraz zwiększenia komfortu w korzystaniu z przestrzeni.

Jak sprawdzić poprawność podłączenia czujnika ruchu?

Aby upewnić się, że czujnik ruchu działa prawidłowo, warto przeprowadzić kilka istotnych kroków:

• sprawdź, czy wszystkie kable – fazowy (L), neutralny (N) oraz uziemiający (PE) – są prawidłowo podłączone i odpowiednio zabezpieczone,
• przetestuj, czy czujnik reaguje na ruch w określonym zasięgu detekcji, zgodnie z parametrami technicznymi,
• obserwuj, jak lampa włącza się i wyłącza w zaplanowanym czasie, wynoszącym od 10 sekund do 5 minut,
• dostosuj czułość czujnika, jeśli ma taką możliwość, a następnie sprawdź, czy jego reakcja odpowiada różnym poziomom aktywności w otoczeniu,
• przejrzyj schemat podłączenia, aby potwierdzić zgodność połączeń z wytycznymi producenta,
• sprawdź, czy czujnik znajduje się w odpowiednim miejscu, z dala od przeszkód, które mogłyby ograniczać jego działanie.

Te wszystkie kroki pomogą zapewnić skuteczność oraz bezpieczeństwo twojej instalacji elektrycznej.

Jakie są różnice między czujnikiem ruchu a czujnikiem zmierzchu?

Czujniki ruchu oraz czujniki zmierzchu to dwa różne typy urządzeń, które mają na celu automatyzację oświetlenia. Działają one na odmiennych zasadach i znajdują różnorodne zastosowanie w codziennym życiu. Czujnik ruchu, z jego zdolnością do wykrywania ruchu w określonym obszarze, włącza światło niezależnie od poziomu otaczającej jasności. Dzięki temu idealnie sprawdza się w takich miejscach jak:

• korytarze,
• parkingi.

Z drugiej strony, czujnik zmierzchu reaguje na natężenie światła, uruchamiając oświetlenie, gdy jego jasność spada poniżej wyznaczonego poziomu. Często znajduje zastosowanie w:

• ogrodach,
• przy wejściach.

Działając w taki sposób, czujnik ruchu może znacznie poprawić efektywność energetyczną, co przekłada się na oszczędności. Na przykład lampy montowane przy drzwiach zapalają się tylko wtedy, gdy zbliża się ktoś. Wiele instalacji łączy oba typy czujników, co pozwala na uruchamianie światła dopiero po zmroku, co jeszcze bardziej przyczynia się do oszczędzania energii. Czujniki zmierzchu doskonale nadają się do automatyzacji oświetlenia zewnętrznego, co czyni je praktycznym wyborem.

W zakresie technologii detekcji, czujniki ruchu mogą korzystać z:

• technologii podczerwieni,
• ultradźwięków.

Podczas gdy czujniki zmierzchu opierają się na fotorezystorach do pomiaru poziomu światła. Oba urządzenia mają swoje specyficzne funkcje, co pozwala na idealne dostosowanie systemu oświetlenia do indywidualnych potrzeb użytkowników.

Jakie znaczenie ma kąt detekcji czujnika ruchu?

Kąt detekcji czujnika ruchu odgrywa niezwykle ważną rolę w jego efektywności. Określa bowiem obszar, w którym czujnik jest w stanie zauważać ruch, co znacząco wpływa na skuteczność monitorowania przestrzeni. Im szerszy kąt detekcji, tym większy zakres, dodatkowo sprawiając, że jest to idealne rozwiązanie dla sporych pomieszczeń oraz na zewnątrz, jak ogrody czy parkingi.

Z kolei wąski kąt, choć ogranicza zasięg, zapewnia wyższą precyzję, co jest niezwykle istotne w miejscach o dużym natężeniu ruchu, minimalizując ryzyko wystąpienia fałszywych alarmów. Dostosowanie kąta detekcji do konkretnych warunków otoczenia jest kluczowe. Wiele modeli czujników pozwala na modyfikację pozycji soczewki lub ustawienie przesłon, co sprzyja lepszemu dopasowaniu do indywidualnych potrzeb.

Ponadto, warto zwrócić uwagę na zasięg czujnika, który zazwyczaj wynosi od 5 do 15 metrów, w zależności od zastosowanej technologii. Odpowiednie ustawienie kąta detekcji ma wpływ nie tylko na komfort użytkowania, ale także na oszczędność energii, ponieważ światło uruchamia się jedynie w sytuacjach tego wymagających. Optymalne dopasowanie czujnika do otoczenia nie tylko zwiększa jego funkcjonalność, ale także podnosi poziom bezpieczeństwa oraz efektywności energetycznej.

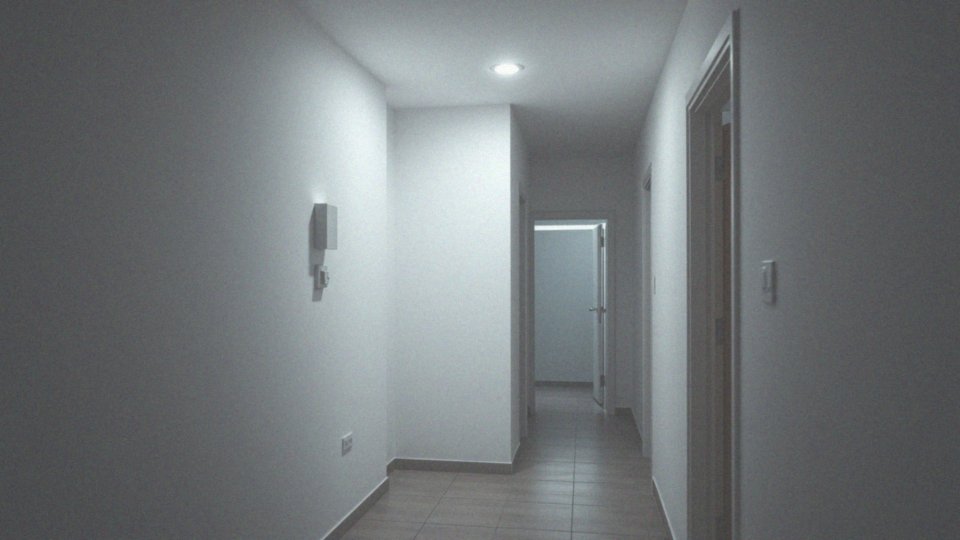

W jaki sposób czujnik ruchu wpływa na oszczędność energii?

Czujnik ruchu odgrywa kluczową rolę w oszczędzaniu energii, aktywując oświetlenie jedynie wtedy, gdy jest to konieczne. Dzięki temu unika się zbędnego świecenia lamp, co prowadzi do niższych rachunków za prąd.

Taki czujnik potrafi wyłączyć światło po:

• 10 sekundach,
• do 5 minutach braku ruchu,

co sprawia, że jest to idealne rozwiązanie w miejscach, gdzie łatwo zapomnieć o włączonym świetle, na przykład w:

• korytarzach,
• piwnicach,
• na zewnątrz budynków.

Dzięki możliwości regulacji kątów detekcji, czujniki są jeszcze bardziej efektywne. To zmniejsza ryzyko niezamierzonego włączania świateł, ponieważ potrafią wykrywać ruch w promieniu do 180 stopni oraz na odległość od 5 do 15 metrów, co pozwala na skrupulatne monitorowanie otoczenia.

Co więcej, czujniki ruchu wpływają pozytywnie na komfort użytkowania. Eliminują potrzebę ręcznego włączania i wyłączania światła, co znacząco podnosi poziom bezpieczeństwa, zwłaszcza w nocy lub w mało uczęszczanych lokalizacjach. Integracja czujników ruchu z systemami oświetleniowymi to więc praktyczny krok ku lepszemu zarządzaniu energią w codziennym życiu.

Jakie problemy mogą wystąpić przy podłączeniu czujnika ruchu?

Podczas instalacji czujnika ruchu można napotkać różnorodne problemy, które mogą wpłynąć na jego efektywność. Często zdarza się, że:

• przewody są źle podłączone, co może prowadzić do zwarć lub uszkodzenia urządzenia,
• ustawienia czułości oraz czasu opóźnienia są źle skonfigurowane, co może prowadzić do fałszywych alarmów lub zbyt krótkiego działania oświetlenia,
• zakłócenia elektromagnetyczne, na przykład te generowane przez mikrofalówki, mogą wpłynąć na działanie czujnika,
• czujnik nie jest kompatybilny z typem oświetlenia, które posiadamy.

Niemalże zawsze lampy LED mogą sprawiać kłopoty przy współpracy z niektórymi modelami czujników. W przypadku problemów z działaniem czujnika ruchu, pierwszym krokiem powinno być:

1. sprawdzenie połączeń oraz ustawień,
2. skontrolowanie zasilania urządzenia.

Regularne przeglądy oraz konserwacja instalacji elektrycznej pomogą zredukować ryzyko wielu problemów w przyszłości.

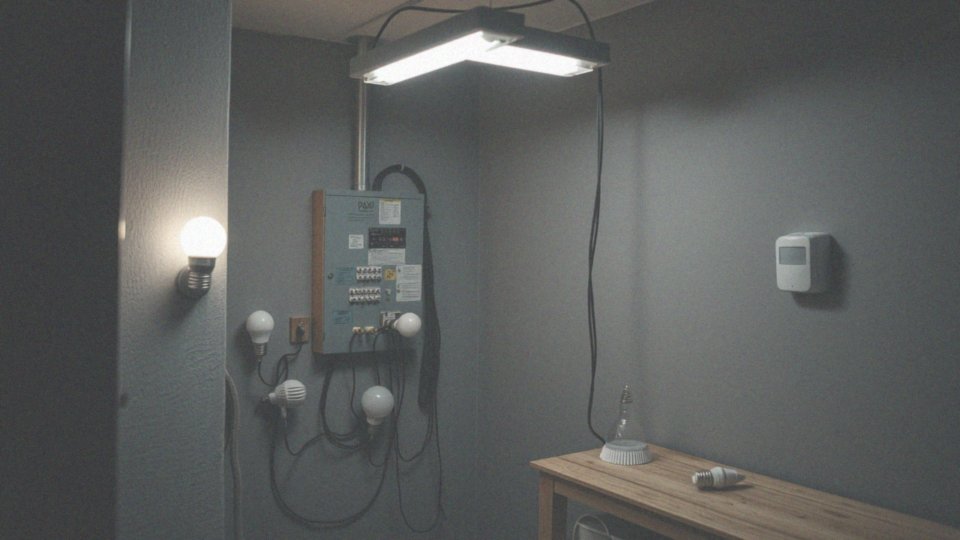

Czy czujnik ruchu można podłączyć do różnych źródeł oświetlenia?

Czujnik ruchu można z łatwością podłączyć do różnych rodzajów oświetlenia, takich jak:

• lampy LED,
• tradycyjne żarówki,
• halogeny,
• naświetlacze,
• oświetlenie ogrodowe.

Przy instalacji kluczowe jest upewnienie się, że sensor jest zgodny z typem używanego oświetlenia, biorąc pod uwagę zarówno napięcie robocze, jak i obciążenie. Na przykład w przypadku lamp LED ważne jest, by czujnik obsługiwał tę technologię. Niektóre modele mogą również wymagać dodatkowych przekaźników, aby zredukować problem migotania światła. Zazwyczaj czujniki działają przy napięciu w granicach 220-240V, więc jeśli przewidziane obciążenie wynosi 12V lub 24V, mogą być potrzebne odpowiednie transformatory. Niewłaściwy wybór przewodów zasilających często prowadzi do nieprzyjemnych trudności podczas instalacji.

Istnieją różne technologie detekcji, takie jak:

• czujniki podczerwieni,
• ultradźwięki,

które mogą działać w połączeniu z wybranym źródłem światła. O właściwym podłączeniu czujnika do lamp LED decydują funkcje urządzenia oraz sposób montażu. Zawsze warto również zajrzeć do dokumentacji producenta, aby skonsultować najważniejsze aspekty instalacji, co z pewnością przyczyni się do bezpiecznego montażu.

Jakie czujniki ruchu dostępne są w różnych technologiach?

Na rynku dostępne są różnorodne technologie czujników ruchu, każda z nich oferująca unikalne funkcje. Oto kilka przykładów:

• Czujniki podczerwieni pasywnej (PIR) wykrywają ruch, analizując zmiany temperatury w otoczeniu, co sprawia, że są niezwykle popularne w domach oraz w systemach oświetlenia zewnętrznego,
• Czujniki mikrofalowe działają na innej zasadzie, emitując fale elektromagnetyczne, a ich detekcja opiera się na odbiciach tych fal, co czyni je idealnymi do użytku w przestrzeniach na świeżym powietrzu,
• Czujniki ultradźwiękowe wykorzystują fale dźwiękowe o wysokiej częstotliwości, co pozwala na bardzo precyzyjne wykrywanie ruchu, choć ich skuteczność może być ograniczona przez obecność przeszkód,
• Czujniki dualne łączą technologie PIR i mikrofalową, zwiększając niezawodność wykrywania ruchu oraz minimalizując ryzyko fałszywych alarmów, co czyni je idealnym rozwiązaniem tam, gdzie precyzja jest kluczowa.

Wybór odpowiedniego czujnika w dużej mierze zależy od konkretnej lokalizacji. Na przykład, czujniki PIR najlepiej sprawdzają się w zamkniętych przestrzeniach, podczas gdy czujniki mikrofalowe radzą sobie świetnie w rozległych, otwartych obszarach. Czujniki zmierzchu, które reagują na zmieniający się poziom światła, również mogą automatyzować oświetlenie w zależności od warunków otoczenia.

Istotnym czynnikiem przy wyborze czujnika powinny być zasięg detekcji oraz kąt widzenia, co w dużym stopniu wpływa na efektywność monitorowania. Na przykład czujnik z kątem detekcji wynoszącym 180 stopni sprawdzi się doskonale w przestronnych pomieszczeniach i na zewnątrz, natomiast węższe kąty zapewniają lepszą precyzję w zatłoczonych miejscach.
